製品案内一覧
ハッピーラス（メタルラス）
《特長》
- 波形1号はJIS製品です。
- 防火基準の20mmのモルタル厚が2回塗りで確保できます。
- 平ラス、ハイラスなどもあります。
| 波形1号 | 波形10号 | |
|---|---|---|
| 長さ (mm) | 610 | 910 |
| 幅 (mm) | 1829 | 1829 |
| Ｐ (mm) | 33 | 33 |
| Ｈ (mm) | 10 | 9 |
| Ｒ (mm) | 26 | 50 |
| Ｓ (mm) | 14 | 32 |
| 重量 g/m2 | 700 | 600 |
ヤマニラス（ラスシート）
《特長》
- 木摺、フェルトを用いず一工程で施工できるため工期が大幅に短縮されるなど経済性はずば抜けています。
| 6尺 | 10尺 | |
|---|---|---|
| 幅 (mm) | 670 | |
| 長さ (mm) | 1829 | 3000 |
| 板厚 (mm) | 0.19 | |
| 働幅 | 650 | |
| メタルラスの板厚 | 0.5～0.6 | |
| 梱包数(枚) | 15 | 10 |
鉄筋Dバーメッシュ（鉄筋格子）
《特長》
- ワイヤーメッシュの特長 に加え、異形鉄筋溶接鋼の使用により、剛性アップがはかれ、高層建築に最適である。
- 在庫品は、1m×2m他に特注サイズの製造も可能です。
| 線径＼網目 | 100X 100 |
150X 150 |
200X 200 |
250X 250 |
300X 300 |
|---|---|---|---|---|---|
| 6m/m | 4.98 | 3.49 | 2.49 | 1.99 | 1.87 |
| 10m/m | 11.20 | 7.84 | 5.60 | 4.48 | 4.20 |
| 13m/m | 19.90 | 13.93 | 9.95 | 7.96 | 7.46 |
| 16m/m | 31.20 | 21.84 | 15.60 | 12.48 | 11.70 |
ワイヤーメッシュ（溶接金網）
《特長》
- キレツの発生を防ぎ経済的で便利な補強材です
- 鋼材やコンクリート量が軽減されます。
- 結束の手間がはぶけ大幅に人員と作業時間とが節減できます。
- 内装用、インテリアの材料として使用もできます。
| 線経(mm)/ 網目(mm) |
3.2 | 4.0 | 5.0 | 6.0 | |
|---|---|---|---|---|---|
| 50× 50 |
最大幅m | 2 | 2 | ||
| kg/m2 | 2.52 | 8.87 | |||
| 100× 100 |
最大幅m | 2 | 2 | 2 | 2 |
| kg/m2 | 1.26 | 1.97 | 3.08 | 4.44 | |
| 150× 150 |
最大幅m | 2 | 2 | 2 | 2 |
| kg/m2 | 0.88 | 1.35 | 2.16 | 3.11 | |
| 200× 200 |
最大幅m | 2 | 2 | 2 | 2 |
| kg/m2 | 1.54 | 2.22 | |||
ハッピーベース（住宅基礎鉄筋）
《特長》
- ワンタッチで組み立てできます。各サイズ共、溶接で組み立てが出来ているため、一人でも簡単に施工できます。
- 基礎図面よりかんたんに規格サイズのひろい出しができ、必要数量の確認が容易です。
| H | 立ち上がり | 470mm |
|---|---|---|
| W | ベース幅 | 300mm |
| P | ピッチ | 300mm |
| ※他に特注サイズの製造も可能です。 | ||
通気ニシヤマラス（住宅用通気工法）
《特長》
- 裏打材があるので通気層を確保し、胴縁にそのままとめ付けができます。
- 作業するの際の使い勝手を考慮し、裏打材についても多様なご要望にお答えできます。
（裏打材の有無をご指定いただけます） - 原料から製品まで一貫した品質管理により生産されます。
| 板厚 | 0.30 | ||
|---|---|---|---|
| 裏打材 | ターポリン紙 | ||
定尺 寸法 |
巾 | 900 | |
| 長さ | 1880 | 2100 | |
| 一個の枚数 | 20 | ||
ニシヤマスペーサー
《特長》
- 簡単ワンタッチで装着でき、型枠を安定に支持することができます。
素材は合成樹脂なので非常に軽量で作業効率がアップします。 - フーチング予定高さを計測することなく、簡便に認識できます。
- ベース厚は、標準150ですが、先端を折ることで120にも対応できます。 鉄筋径はD10用、D13用それぞれをご用意しております。
- 簡単ワンタッチで装着でき、型枠を安定に支持することができます。
平ラス
《特長》
- 当製品は、JIS-A-5505製品です。
- 亜鉛鉄板によりつくられるものもあります。
- サイズについては特注品もあります。
| 呼び方 | 1号 | 2号 | 3号 | 4号 |
|---|---|---|---|---|
| 薄板の厚さ | 0.4～ 0.6 |
0.4～ 0.7 |
0.5～ 0.7 |
0.5～ 0.8 |
| 幅 | 610 | |||
| 長さ | 1820 | |||
| 質量 kg/m2 |
0.45 | 0.50 | 0.70 | 1.05 |
| 備考 | R:26〜32、S:13〜16 | |||
ステンラス
《特長》
| 呼び方 | 300 | 特注品 |
|---|---|---|
| 薄板の厚さ | 0.4~0.6 | ご希望のサイズを お作りいたします。 ご相談下さい。 |
| 幅×長さ | 610×1820 | |
| S | 13~16 | |
| R | 26~32 |
(mm)
ハイラス
《特長》
- 網目に剛性があり、キレツ防止に役立ちます。
網目がJIS-A-5505平ラスと比較して非常に小さいです。 - ラス下地が不要であり、カーブの塗り面が自由にできます。
ラス下地として鉄筋を450m/m～600m/m間隔に曲面に組み、ハイラスをワイヤー緊結します。 - 亜鉛鉄板よりつくられています。
- 網目が小さいので機械吹付左官に適し、またコテ塗りは非常に簡易に早くできます。
- 網目に剛性があり、キレツ防止に役立ちます。
| 種類 | ハイラス | ハイラスⅠⅠ |
|---|---|---|
| 材質 | 亜鉛鉄板 | |
| 薄板の厚さ | 0.5~0.6 | |
| 幅 | 610 | |
| 長さ | 1820 | |
| R | 19 | |
| S | 8.5 | |
| 質量(g/枚) | 900 | 1100 |
リブラス
《特長》
- 用途は、鉄骨造の内外壁、はり、柱等に応用されます。
- 建物の不燃化高層軽量化、プレハブ建築内装材として使用可能です。
- モルタル等の付着がとても良いです。
- 役物に最適です。
| 材料 | 冷延 |
|---|---|
| 薄板の厚さ | 0.3 |
| 幅 | 610 |
| 長さ | 1820 |
| ピッチ(P) | 120 |
| 高さ(H) | 6 |
| 質量(g/枚) | 900 |
| R | 30 |
| S | 10 |

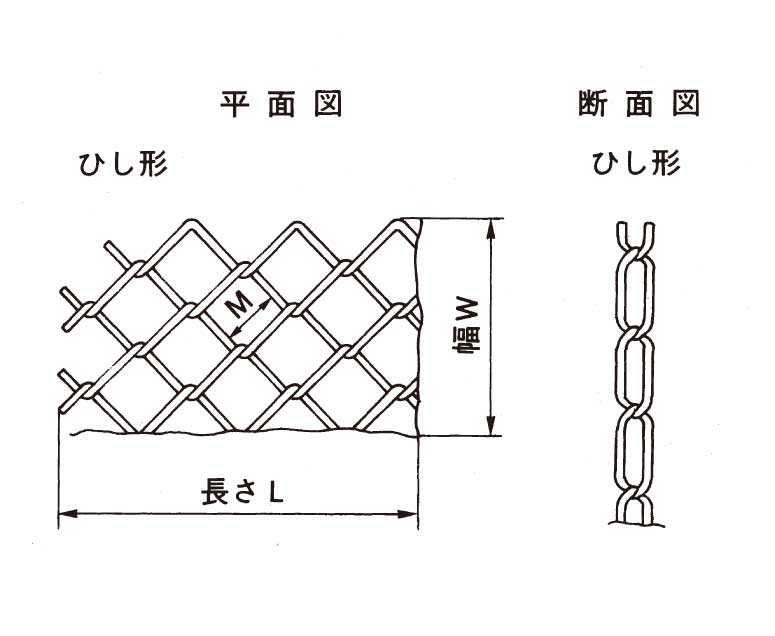

ワイヤーラス
《特長》
- 主として建築のセメントモルタル塗り下地に使用されます。
- 形状が正しく、編みはずれ及び線の切れがありません。
- ワイヤーラスに用いる鉄線はJIS-G-3532（鉄線）に規定する普通鉄線です。
| 呼び方 | No.18 | |
|---|---|---|
| 鉄線の径(番線) | 1.05 | |
| 網目(M) | 38 | |
| 厚さ(D) | 4 | |
2 種 |
幅(W) | 1820以上 |
| 長さ(L) | 3640以上 | |
型枠ラス
《特長》
- 使用することによりコンクリート打設後は埋殺しとなり、補強筋の役目を果 し、配筋状態の管理確認ができます。
また、気泡・水泡が、スムーズに排出されるよう考案されているので非常に丈夫な地中バリが仕上がります。 - 従来行われてる型わく取外しの手間は皆無となるばかりではなく、その他数々の利点を持つ画期的な工法です。
- 使用することによりコンクリート打設後は埋殺しとなり、補強筋の役目を果 し、配筋状態の管理確認ができます。
| 品番 | KWR60 | KWR75 | KWR90 |
|---|---|---|---|
| 板厚 | 0.5〜0.6 | ||
| 幅(W) | 600 | 750 | 900 |
| 長さ(L) | 2000 | ||
| a | 75 | ||
| リブ山 | 7 | ||
西山ハッピーネットシステム
《特長》
■基礎 ■地中梁 ■勾配屋根法蓋
■法面型枠 ■円形フーチング等のR型枠
■地下壁等の裏型枠 ■打継型枠etc
ハッピーフープ（せん断補強筋）
《特長》
- 本製品はフラッシュバット溶接で製造されています。溶接時間が短いため熱影響が少なく高強度の継手が得られます。
- 加工配筋の省力化が計れ、工期短縮が可能です。
- 原料から製品まで一貫した品質管理により生産されます。
| 線径 | D10 | D13 | D16 |
|---|---|---|---|
| 単位重量[kg/m] | 0.560 | 0.995 | 1.56 |
シングルスパイラルフープ
《特長》
- 工場にてスパイラル加工されるため、配筋精度の高い製品が供給できます。
- 加工配筋の省力化が計れ、工期短縮が可能です。
- 原料から製品まで一貫した品質管理により生産されます。
ストロングフープM（高強度せん断補強筋）
《特長》
- 普通鉄筋SD295Aに比べ、はるかに高い降伏点強度を有したせん断補強筋で、短期許容応力度は2倍になります。
- せん断補強筋の過密化を解消します。
- せん断補強筋の重量を軽減し、作業性が向上します。
- 母材は、株式会社住友金属小倉によって製造されたkss785を使用しております。
| C | 0.40以下 |
|---|---|
| Si | 1.00以下 |
| Mn | 2.20以下 |
| P | 0.030以下 |
| S | 0.025以下 |
| Cu | 0.10以下 |
| 炭素当量 | 0.80以下 |
ハッピー打継ぎラス（コンクリート用打継ラス）
《特長》
コンクリートの打ち継ぎ処理の省力化に高品質コンクリート部材の実現！
《用途》
【建設分野】
RC,SRC建設物、梁・柱打ち継ぎ部、土間仕切板、仮枠代用物、法面壁・外周壁耐震壁等【土器分野】
橋台、橋脚、ダムその他、あらゆる分野のコンクリート打継ぎ部
| 鉄板厚 (m/m) |
重量 (kg/枚) |
製品寸法 (m/m) |
|---|---|---|
| 0.8 | 7.34 | 914×1,820 |
| 1.2 | 11.0 | 914×1,820 |
フロートラス
《特長》
- モルタルの塗厚を確保できる
- 効果的にモルタルを補強する
- モルタルの施工性を向上させる
- ラスの留め付けを確認でき、確実な施工で品質を確保できる
- 耐久性をさせる
| 製品寸法 | 1827mm × 900mm |
|---|---|
| 製品重量 | 1310g/枚 |
| 単位重量 | 800g/m2 |
| 材料 | 亜鉛鉄板 |
| 亜鉛呼び付着量 | Z22 |
| 網目寸法 | 15mm × 26mm(呼称) |
| 凸部高さ | 9mm(黄色) 11mm(赤色) |
| 凸部間隔 | 158mm × 168mm(呼称) |
サポート胴縁
《特長》
| 種類 | Aの高さ |
|---|---|
| 1 | 13.0 |
| 2 | 15.0 |
| 3 | 18.0 |
